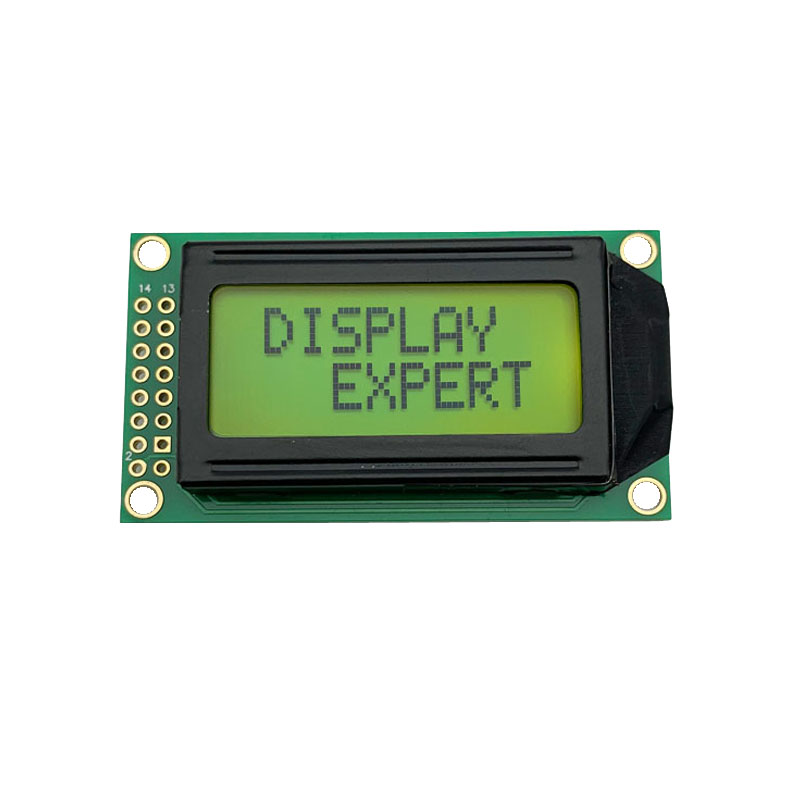

0802 LCD zaslon z znaki Y-G COB STN LCD modul
Kot profesionalni proizvajalec bi vam radi ponudili črno-beli LCD zaslon z znaki. SC0802001-V01 je 8-mestni 2-vrstični LCD zaslon 8×2 znakov z osvetlitvijo ozadja STN COB Yellow Grenn. Ta zaslon je vgrajen v gonilnik SPLC780D IC s 16-pinskim vidnim kotom 6 ur.
●Vrsta: Znak
●Način: STN/Y-G
●Št. izdelka: SC0802001-V01
●Velikost: -
●Ločljivost: 8*2
●Outline Dimension: 28.2×32.3×2.1
●Aktivna površina: 27,45*11,50
●Vmesnik: 8-bitni MCU
●IC: SPD0301ZD
●Svetlost: -
● Zaslon na dotik: št
● Smer pogleda: 6
●Pin No: 16
●Oblika: pravokotnik

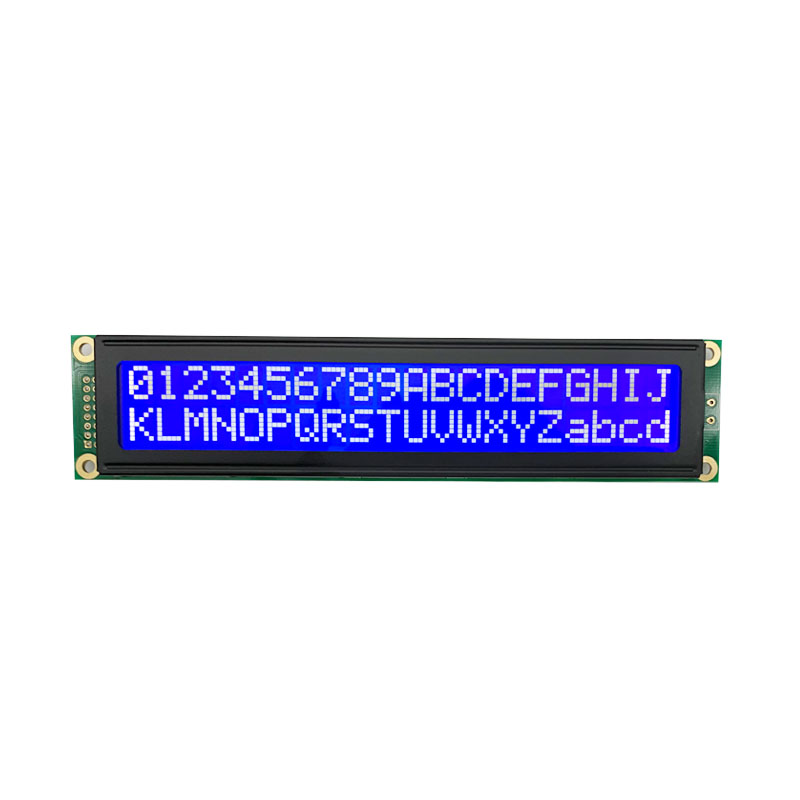

2002 Znakovni LCD zaslon STN negativ MODRA
SC2002001-V01 je znakovni LCD zaslon z ločljivostjo 20*2, vgrajen z AIP31066 IC, 16 PIN, 6-urna smer pogleda.
●Vrsta: Znak
●Način: STN-modra
●Št. izdelka: SC2002001-V01
●Velikost: -
●Resolution: 16*2
●Orisna dimenzija: 116*37*13,2
●Aktivno območje: 85*18,6
●Vmesnik: 8-bitni MCU
●IC: AIP31066
●Svetlost: -
● Zaslon na dotik: št
● Smer pogleda: 6
●Pin No: 16
●Oblika: pravokotnik
Splošna specifikacija
| Postavka | Standardna vrednost | Enota |
| Display Type | 20 znakov x 2 vrstici | Mm |
| Vrsta LCD | STN,NEGATIVNO(MODRO),PRENOSNO | Mm |
| Stanje voznika | LCD modul: 1/16 Duty, 1/5 Bias | Mm |
| Smer gledanja | 6 ura | Mm |
| Vrsta osvetlitve ozadja | SIDE WHITE | Mm |
| Vmesnik | 8-bit MPU interface | – |
| Gonilnik IC | AIP31066 | – |
| Orisna dimenzija | 116 (D) * 37 (Š) * Najv. 13,2 (T) | mm |
| Območje ogledovanja | 85(L) * 18.6( W) | mm |
| Velikost pike | 0,61 (Š) ´ 0,63 (V) | mm |
| Dot pitch | 0,66 (Š) ´ 0,69 (V) | mm |
| Velikost znakov | 3,25 (Š) ´ 5,39 (V) | mm |
| št. | Simbol | Function |
| 1 | VSS | Ozemljitev (0V) |
| 2 | VDD | Supply Voltage for Logic (+5.0V ) |
| 3 | VO | Nastavitev kontrasta |
| 4 | RS | Izbira podatkov/navodil |
| 5 | R/W | Branje/Pisanje Izberite |
| 6 | E | Omogoči Signal |
| 7–14 | DB0-DB7 | Podatkovno vodilo |
| 15 | LED_A | LED napajalnik + (5,0 V) |
| 16 | LED_K | LED napajalnik – (0V) |
