SMD 7-segmentni zasloniso postali ena najpogosteje uporabljenih zaslonskih komponent v sodobni elektroniki. Od industrijske opreme in medicinskih naprav do potrošniških aparatov in avtomobilskih armaturnih plošč, ti kompaktni LED zaslonski moduli ponujajo odlično vidljivost, energetsko učinkovitost in dolgoročno zanesljivost.
Ta članek pojasnjuje, kako delujejo 7-segmentni zasloni SMD, njihove ključne prednosti, običajne aplikacije, primerjavo s tradicionalnimi zaslonskimi tehnologijami, premisleke glede namestitve in kako lahko podjetja izberejo pravo rešitev za svoje projekte. Ne glede na to, ali ste inženir, oblikovalec izdelkov, distributer ali vodja nabave, vam bo ta vodnik pomagal sprejemati odločitve na podlagi informacij.

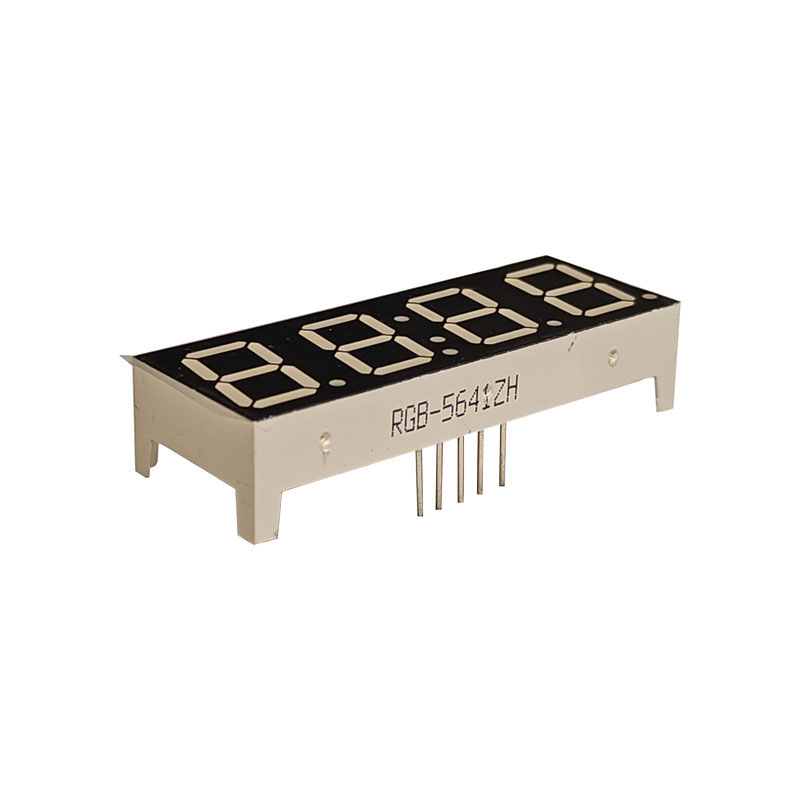

7-segmentni zaslon SMD je kompaktna komponenta elektronskega zaslona, zasnovana s tehnologijo Surface Mount Device (SMD). Sestavljen je iz sedmih posameznih segmentov LED, ki so razporejeni v obliki osmice. S selektivno osvetlitvijo teh segmentov lahko zaslon prikazuje številke od 0 do 9 in nekatere črke.
Za razliko od tradicionalnih zaslonov s skoznjo luknjo so različice SMD nameščene neposredno na površino tiskanega vezja (PCB), kar omogoča bolj kompaktne zasnove, avtomatizirano sestavljanje in večjo proizvodno učinkovitost.
| Funkcija | Opis |
|---|---|
| Vrsta namestitve | Tehnologija površinske montaže (SMT) |
| Oblika prikaza | Numerično in omejeno alfanumerično |
| Vir svetlobe | LED tehnologija |
| Pogoste barve | Rdeča, zelena, modra, bela, jantarna |
Vsak segment na zaslonu vsebuje LED. Ko električni tok teče skozi segment, ta zasveti. Različne kombinacije osvetljenih segmentov tvorijo različne števke.
Na primer:
Zasloni SMD so na splošno na voljo v dveh električnih konfiguracijah:
Vse katode so povezane skupaj. Posamezni segmenti zasvetijo ob dovodu pozitivne napetosti.
Vse anode so povezane skupaj. Segmenti svetijo, ko so povezani z maso.
Proizvajalci in inženirji izberejo 7-segmentne zaslone SMD, ker zagotavljajo več operativnih in proizvodnih prednosti.
Zaradi teh prednosti so zasloni SMD še posebej dragoceni za velikoserijska proizvodna okolja, kjer sta učinkovitost in doslednost kritični.
SMD 7-segmentni zasloni se uporabljajo v številnih panogah zaradi svoje enostavnosti, vzdržljivosti in stroškovne učinkovitosti.
| Industrija | Aplikacija |
|---|---|
| Zabavna elektronika | Digitalne ure, kalkulatorji, kuhinjski aparati |
| Industrijska oprema | Nadzorne plošče, števci, časovniki |
| Medicinski pripomočki | Nadzorni sistemi in diagnostična oprema |
| Avtomobilizem | Indikatorji na armaturni plošči in zaslonski moduli |
| Naprave za pametni dom | Regulatorji temperature in IoT izdelki |
Ena največjih odločitev, s katerimi se soočajo inženirji, je izbira med zasloni SMD in tradicionalnimi modeli s skoznjo luknjo.
| Primerjalni faktor | Zaslon SMD | Zaslon skozi luknjo |
|---|---|---|
| Montažna metoda | Avtomatiziran SMT | Ročno ali valovito spajkanje |
| PCB Space | Kompakten | Večji odtis |
| Hitrost proizvodnje | Hitra montaža | Počasnejši proces |
| Mehanska trdnost | Zmerno | Zelo močno |
| Stroškovna učinkovitost | Odlično za masovno proizvodnjo | Višji stroški dela |
Preden izberejo 7-segmentni zaslon SMD, morajo inženirji natančno oceniti več tehničnih parametrov.
Širši vidni kot izboljša berljivost iz različnih položajev.
Svetlost vpliva na vidljivost pri dnevni ali močni svetlobi okolice.
Nizka poraba toka je pomembna za naprave, ki delujejo na baterije.
Industrijske aplikacije zahtevajo zaslone s široko temperaturno toleranco.
Izbira pravilnega 7-segmentnega zaslona SMD neposredno vpliva na kakovost izdelka, zmogljivost in učinkovitost proizvodnje.
Upoštevati je treba več pomembnih dejavnikov:
Sodelovanje z izkušenim proizvajalcem pomaga zmanjšati tveganja pri nabavi in zagotavlja stabilno dolgoročno dobavo.
Pravilna postavitev tiskanega vezja in postopki namestitve bistveno izboljšajo zmogljivost zaslona in proizvodni donos.
Veliko okvar zaslona ni posledica samega zaslona, temveč slabe zasnove tiskanega vezja ali neustreznih pogojev spajkanja.
| Problem | Možen vzrok | rešitev |
|---|---|---|
| Neenakomerna svetlost | Nepravilen nadzor toka | Uporabite ustrezne upore ali gonilnike |
| Mrtvi segmenti | Slabi spajkalni spoji | Preverite kakovost spajkanja |
| Utripanje | Nestabilno napajanje | Izboljšajte regulacijo napetosti |
| Pregrevanje | Prekomerni tok | Zmanjšajte obratovalni tok |
Ker elektronske naprave postajajo vse manjše in pametnejše, se tehnologija zaslonov hitro razvija.
Sodobni 7-segmentni zasloni SMD se zdaj razvijajo z:
Te izboljšave pomagajo proizvajalcem ustvariti zanesljivejše in energetsko učinkovitejše elektronske sisteme za svetovne trge.
Zanesljive dobavne verige so bistvenega pomena v elektronski industriji. Izbira profesionalnega proizvajalca zaslonov zagotavlja prednosti, kot so stabilna kakovost izdelkov, prilagojene rešitve, tehnična podpora in razširljiva proizvodna zmogljivost.
Guangzhou RGB Optoelectronic Technology Co., Ltd.je specializirano za visokokakovostne rešitve LED zaslonov za uporabo v industriji, avtomobilski industriji, potrošniški elektroniki in pametnih napravah. Z naprednimi proizvodnimi zmogljivostmi in strogimi sistemi vodenja kakovosti podjetje podpira stranke po vsem svetu z zanesljivimi zaslonskimi tehnologijami.
Profesionalni dobavitelji lahko pomagajo tudi pri barvah zaslona po meri, velikostih števk, združljivosti PCB in zahtevah za posamezne aplikacije, kar podjetjem pomaga skrajšati čas razvoja in izboljšati zanesljivost izdelkov.
ja Zasloni SMD na osnovi LED porabijo razmeroma malo energije v primerjavi s številnimi tradicionalnimi zaslonskimi tehnologijami, zaradi česar so primerni za prenosne naprave in naprave z baterijskim napajanjem.
ja Proizvajalci lahko prilagodijo velikost števk, barvo, svetlost, konfiguracijo nožic in embalažo glede na zahteve kupcev.
Visokokakovostni LED zasloni lahko delujejo več deset tisoč ur pod ustreznimi električnimi in toplotnimi pogoji.
Rdeča in zelena sta običajno prednostni, ker nudita odlično vidljivost v večini svetlobnih pogojev.
Vsekakor. Zasloni SMD industrijskega razreda so zasnovani tako, da prenesejo tresljaje, temperaturne spremembe in dolge delovne cikle.
7-segmentni zasloni SMD ostajajo ena najbolj praktičnih in stroškovno učinkovitih zaslonskih tehnologij v elektronski industriji. Zaradi svoje kompaktne zgradbe, visoke vidljivosti, nizke porabe energije in združljivosti z avtomatiziranimi proizvodnimi procesi so idealni za široko paleto aplikacij.
Ne glede na to, ali razvijate potrošniško elektroniko, industrijske nadzorne sisteme, medicinsko opremo ali avtomobilske izdelke, lahko izbira pravega dobavitelja zaslonov bistveno izboljša kakovost izdelkov in učinkovitost proizvodnje.
Guangzhou RGB Optoelectronic Technology Co., Ltd.je pripravljen podpreti vaše projekte s profesionalnimi proizvodnimi zmogljivostmi, prilagojenimi zaslonskimi rešitvami in odzivno tehnično pomočjo.
Kontaktirajte nasdanes, da bi razpravljali o vaših zahtevah in odkrili idealno rešitev LED zaslona za vaše podjetje.

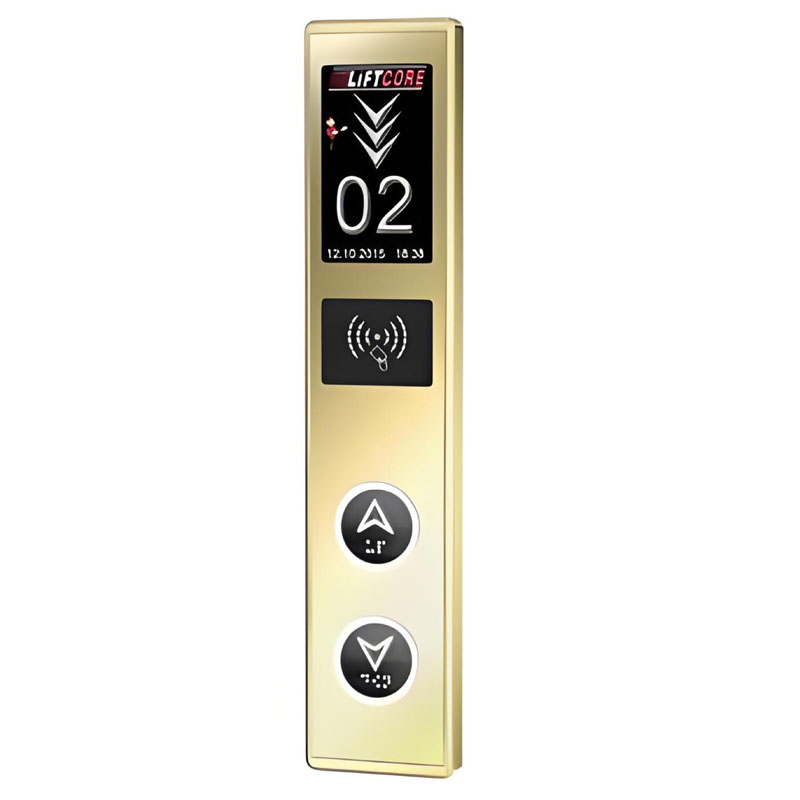

Elevator Digital Color Screen tehnologija hitro preoblikuje način interakcije ljudi z vertikalnimi transportnimi sistemi. Poleg preprostih indikatorjev tal ti napredni zasloni zagotavljajo dinamične slike, podatke v realnem času, priložnosti za blagovno znamko in izboljšano komunikacijo s potniki. Ta obsežen vodnik raziskuje, kako ti zasloni rešujejo pogoste industrijske težave, kot so slaba uporabniška izkušnja, zastareli vmesniki in neučinkovito posredovanje informacij, hkrati pa povečujejo varnost, sodelovanje in učinkovitost delovanja.
